供電：

18V-30VDC

輸出：：

4-20mA

環境溫度：：

-40℃-70℃

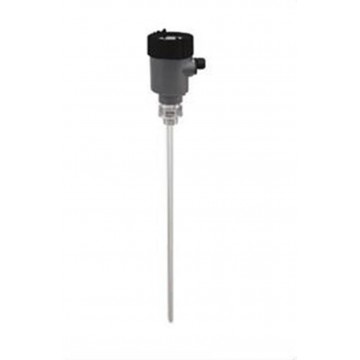

 產品特點：CL射頻導納/電容液位計采用先進的射頻導納技術，克服了電容式物位計不能消除導電掛料影響的缺陷，可用于液體，油類，固體測量的液位（物位）測量。無可動部件，它不受水蒸氣，灰塵或冷凝的影響，具有長期運行穩定可靠，靈敏度高，線性度好，耐高溫，耐高壓等優點。

結構原理：CL系列射頻導納/電容液位計由傳感器電子單元組成，利用電極與金屬桶璧兩者間的介質做構成一個電容器，然后施加一高頻信號在電極，該電極會有一微小電流經由介質回到桶璧（接地端）,隨著儲罐內物位的變化，電極與罐壁之間的電容量也隨之變化，電容液位計的固態電子線路將連續檢測這一變化，并將這一變化與一個非常穩定的基準電路進行比較，然后輸出一個與液位成正比的精確的4-20mA的電流信號。

工作原理：射頻導納物位控制技術是一種從電容式物位控制技術發展起來的，防掛性能好，更可靠，更準確，適用性更廣的物位控制技術，“射頻導納”中“導納”的含義為電學中阻抗的倒數，它由阻性成分、容性成分、感性成分綜合而成，而“射頻”即高頻無線電波，所以射頻導納技術可以理解為用高頻電流測量導納。

典型應用：泵站，吸水井，各類水池，加藥罐，紙漿，淀粉漿，料倉，礦漿，水及污水，化學制劑，煤粉，飛灰料位，酸堿溶液罐，橡膠，瀝青等。

技術參數：

供電：18V-30VDC

輸出：4-20mA

輸出方式：物位方式或距離方式

環境溫度：-40℃-70℃

最大負載：20VDC-350Ω

響應時間：1s（標準）1-30s可調

精度：±1％

量程：最大15000PF,最大距離100m(不同傳感器最大量程不同)
