顯示參數

露點（TP）、溫度（℃）、壓力（psig）、氧濃度（ppb、ppm、%）

電氣參數

本質安全

所有非輔助輸入通過內部隔離和能量限制電路本質安全。

輸入

有兩個模塊通道可用。每個模塊可選一個1通道或3通道模

塊。每個通道可以接受:

·1個水分輸入(MISP傳感器或M傳感器)

·1個溫度輸入(MISP傳感器或M傳感器)

·1個壓力輸入(MISP傳感器)

·1個氧氣輸入(電化學傳感器)

·2個輔助輸入

模擬輸出

每通道2個模擬輸出

報警繼輸出

每通道2個報警輸出

故障狀態報警

每臺表1個

尺寸

(寬x高x深)

重量

機架安裝:482x133x357mm

(19.0x5.2x14.1英寸);11.2千克[24.7磅]

工作臺安裝:440x133x357mm

(17.4x5.2x14.1英寸);10.4千克[22.9磅]

面板安裝:542x201x357mm

(21.4x8.0x14.1英寸);11.3千克[25.0磅]

防風雨:508x508x229.8mm

(20.0x20.0x9.05英寸):24.9千克(55磅)防爆:590.6x590.6x304.8mm(23.25x23.25 x12.0英寸);113.6千克(250磅)

水分測量

類型

Panametrics MlSP系列和M系列薄膜氧化鋁傳感器

校準范圍

(露點/霜點)

·標準:50至-112°F(+10至-80°C)，數據范圍為+68至166“F(+20至-110°C)

·超低:-58至-148℉(-50至-100C)，數據范圍至166“F(-110°C)

精度

(露點/霜點)

·高于-148°F(-100°C)時為土3.6°F(±2°C)

·低于-148°F(-100°C)時為士5.4°F(±3°C)

重復性

(露點/霜點)

·高于-148°F(-100°C)時為士0.4"F(±0.2"C)

·低于-148°F(-100°C)時為士0.9"F(±0.5°C)

工作壓力

5uHg至5000 psig(345 bar)受可選壓力傳感器限制，見壓力傳感器范圍

溫度測量

類型

內置在濕度傳感器中的可選熱敏電阻

校準范圍

-22至158°F(-30至70°C)

精度

零下22°F(-30°C)時為土0.9°F(±0.5°C)

壓力測量

類型

內置于MISP系列濕度傳感器或標準外部壓力變送器中的可選傳感器

精度

滿量程的±1%

可選量程

·300 psig (21 Bar)

·500 psig (35 Bar)

·1000 psig(69 Bar)

·3000 psig(207 Bar)

·5000 psig (345 Bar)

額定壓力

有效量程的三倍，值為7500psig(518bar)

氧氣測量

類型

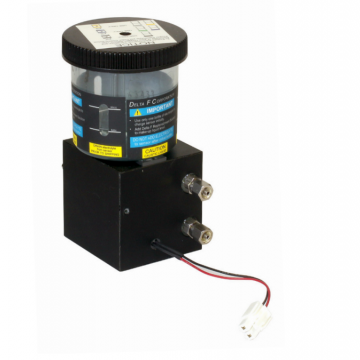

電化學傳感器

可選傳感器量程/精度

ppb氧量程及精度

·DFOX-1，0至500 ppb/5 ppm/50 ppm,1/4VCR接頭讀數的±3%或25 ppb

ppm氧量程及精度

·DFOX-9，0至1/10/100ppm，1/4VCR

·DFOX-2，0至1/10/100ppm，1/8卡套接頭讀數的士3%或50 ppb

·DOX-3，0至10/100/1000ppm，1/8卡套接頭讀數的土3%或200 ppb

·DFOX-4，0至100/1000/10000ppm，1/8卡套接頭讀數的士3%或2 ppm

·DFOX-5，0至50/500/5000ppm，1/8卡套接頭讀數的士3%或1 ppm

%氧量程及精度

·DFOX-6，0至5%，1/8卡套接頭，±讀數的3%或10ppm

·DFOX-7，0至10%，1/8卡套接頭讀數的±3%或20ppm

額定壓力

0.2至1psig(0.07bar)
