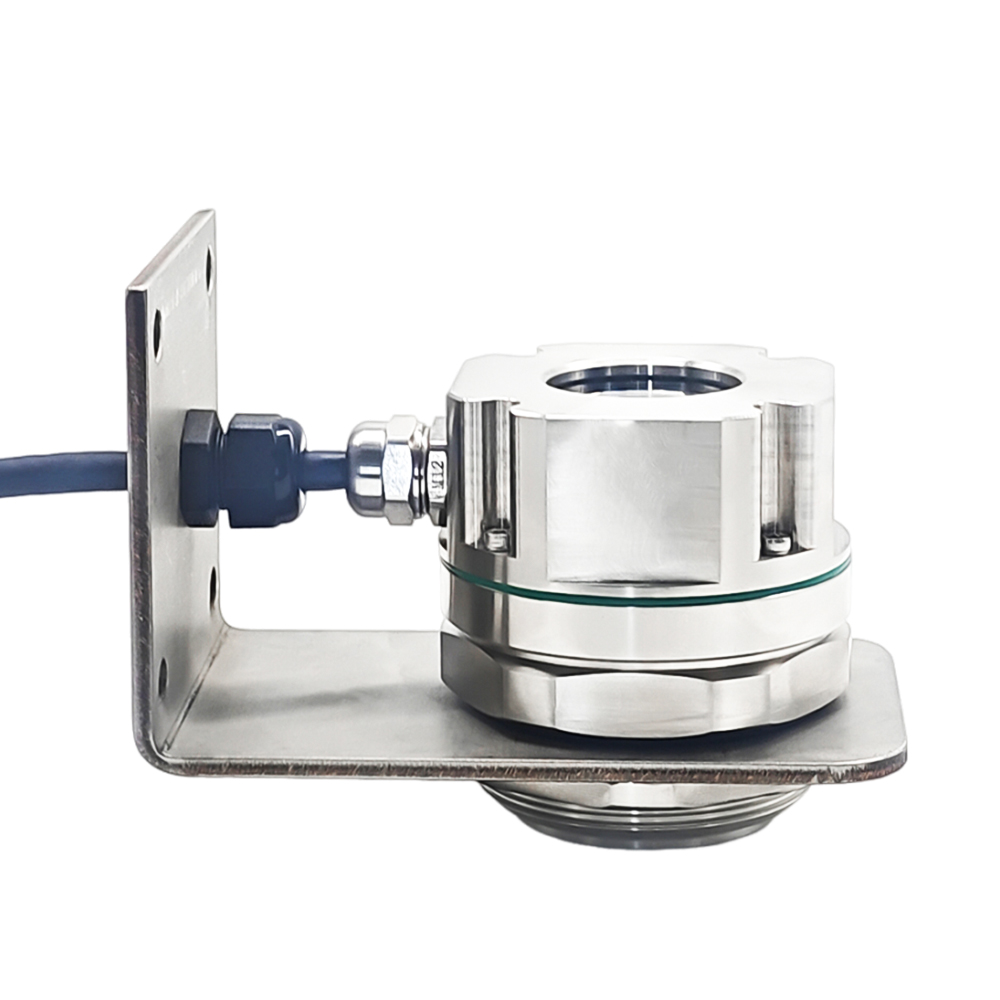

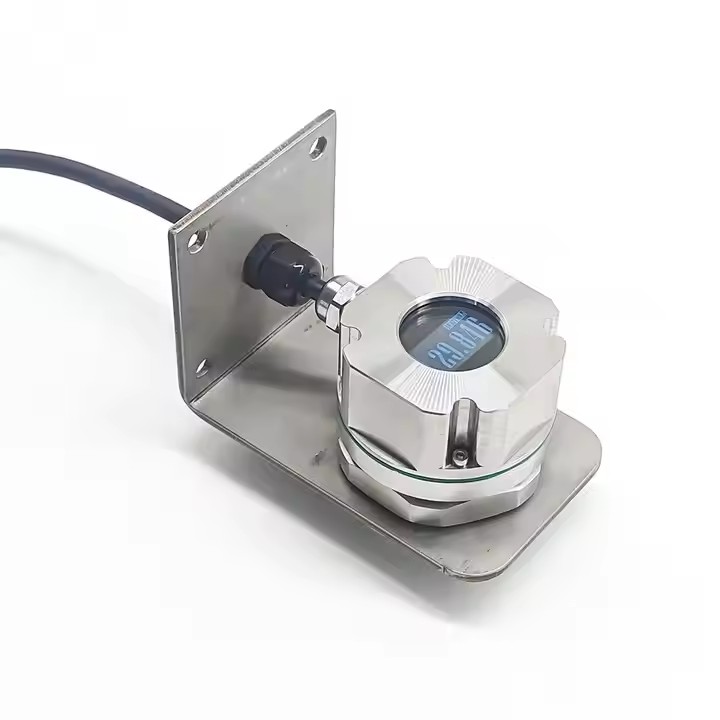

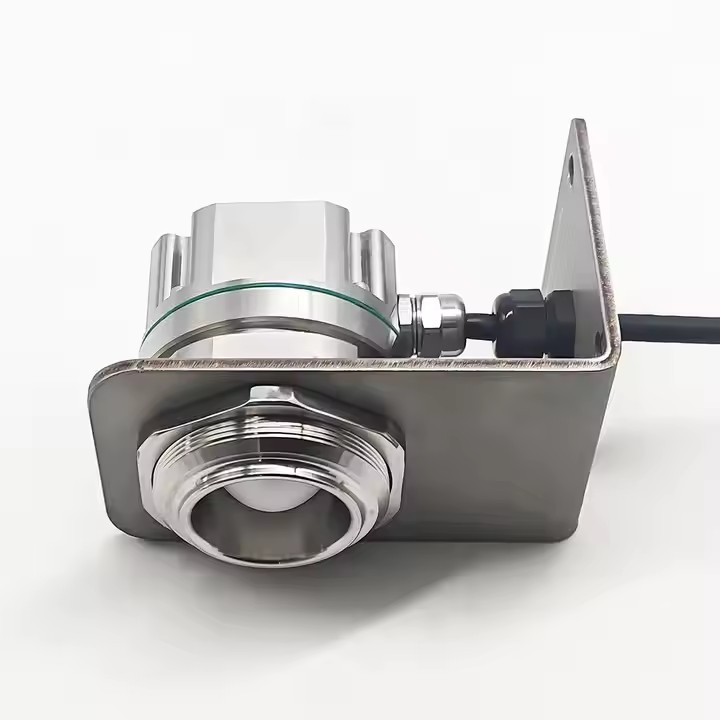

SAIPU-RD1200-01-120Ghz調頻雷達液位計-SAIPU-RD1200-01-120Ghz調頻雷達液位計價格-SAIPU-RD1200-01-120Ghz調頻雷達液位計報價-SAIPU-RD1200-01-120Ghz調頻雷達液位計廠家信息一、產品概述： SAIPU-RD1200-01系列型調頻連續波雷達物位計是一種采用微波技術的非接觸式物位探測儀器，專用于檢測靜態物體的位置，以輔助進行體積的測量和管理。賽譜自儀 SAIPU AUTOMATIC雷達產品采用LFMCW技術，以鋸齒波為調制信號，天線波束角度極小，工作在122GHz（太赫茲），能夠探測雷達天線平面與物體平面之間的距離，分辨率達到0.01mm，測量距離30m。二、技術指標1. 測量范圍：100mm—30000mm2. 顯示精度：1mm3. 測量精度： ±3mm4. 讀取時間：6s5. 載波頻率：120GHz6. 波束角度：4°7. 測量間隔：400ms（可設置）8. 數字輸出：RS485 MODBUS9. 接口參數：115200（可設置），N8110. 模擬輸出：4mA—20mA11. 供電電壓：DC 8V—DC 30 V12. 工作電流：140mA@DC 12V13. 工作溫度：-35℃—85℃14. 過程壓強：常壓15. 顯示屏幕：OLED 128×6416. 外殼材質：316L17. 防護等級：IP67 三、產品原理： 與脈沖雷達不同，連續波雷達接收機處理的是目標回波與雷達發射信號混頻后的差拍信號，這也進而促使連續波雷達更容易實現高的距離分辨率。另外，連續波雷達發射信號的時寬決定了其系統的距離分辨率，時寬越大距離分辨率越高。 雷達發射信號的能量越大檢測目標的能力就越強，發射信號的能量由發射信號的功率與發射信號時寬的乘積決定，根據脈沖雷達信號能量式子的推導可以得出，線性調頻連續波雷達的等效脈沖功率比本身所發射的功率要高出其發射信號的時帶積倍數，因此線性調頻連續波雷達所發射的信號的能量比具有相同參數的脈沖雷達所發射的信號具有的能量要高很多，所以相比其他形式雷達，其對目標具有更高的檢測能力。 相較于傳統的低頻脈沖雷達，毫米波調頻雷達具有波束角度小和信噪比高的，在大量程下能夠?qū)崿F(xiàn)狹小空間的安裝和測量，降低了對安裝施工的要求，減少了集成商的成本。同時對于來自現場環境的干擾，調頻連續波雷達能夠通過變化積累時長達到有效檢測的目的，抗干擾性能大大優于脈沖雷達。四、接線說明設備采用TRVVP屏蔽5芯線纜連接，線芯直徑為0.75mm2，外徑為6.8mm。序號線芯顏色含義備注1紅色電源輸入正極對地DC 8V—35V2黑色電源地3黃色RS485 A / Data+4綠色RS485 B / Data-5白色4mA—20mA輸出串接電阻不大于500Ω五、屏幕交互方式
